Возможности применения графических пакетов, оболочек и электронных пособий при изучении электромагнитных колебаний в курсе физики средней школы

После этого рассматриваются энергии магнитного и электрического полей, ученикам рассказывают о том, как изменяются эти энергии и полная энергия в контуре, объясняется механизм возникновения электромагнитных колебаний с использованием модели, ведется запись основных уравнений.

Очень важно обратить внимание учащихся на то, что такое представление тока в цепи (поток заряженных частиц) является условным, так как скорость электронов в проводнике очень мала. Такой способ представления выбран для облегчения понимания сути электромагнитных колебаний.

Далее внимание учащихся акцентируется на том, что они наблюдают процессы превращения энергии электрического поля в энергию магнитного и наоборот, а так как колебательный контур является идеальным (отсутствует сопротивление), то полная энергия электромагнитного поля остается неизменной. После этого дается понятие электромагнитных колебаний и оговаривается, что эти колебания являются свободными. Затем подводятся итоги и дается домашнее задание.

Аналогия между механическими и электромагнитными колебаниями.

Этот вопрос рассматривается на четвертом уроке изучения темы. Вначале для повторения и закрепления можно еще раз продемонстрировать динамическую модель идеального колебательного контура. Для объяснения сути и доказательства аналогии между электромагнитными колебаниями и колебаниями пружинного маятника используются динамическая колебательная модель ”Аналогия между механическими и электромагнитными колебаниями” и презентаций PowerPoint.

В качестве механической колебательной системы рассматривается пружинный маятник (колебания груза на пружине). Выявление связи между механическими и электрическими величинами при колебательных процессах ведется по традиционной методике.

Как это уже было сделано на прошлом занятии, необходимо еще раз напомнить учащимся об условности движения электронов по проводнику, после чего их внимание обращается на правый верхний угол экрана, где находится колебательная система “сообщающиеся сосуды”. Оговаривается, что каждая частица совершает колебания около положения равновесия, поэтому колебания жидкости в сообщающихся сосудах тоже могут служить аналогией электромагнитных колебаний.

Далее составляется таблица соответствия между механическими и электрическими величинами при колебательных процессах:

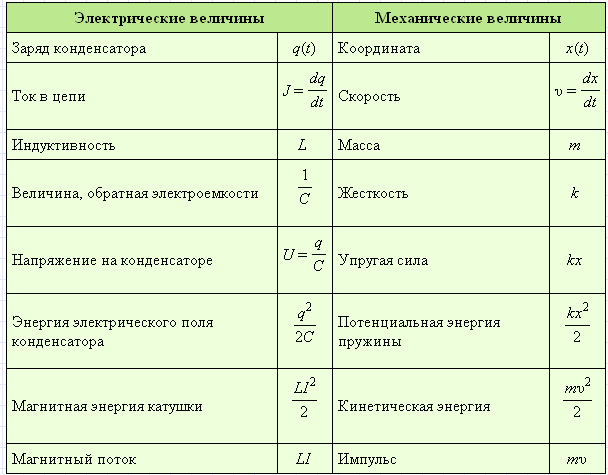

Таблица соответствия между механическими и электрическими величинами при колебательных процессах.

Если в конце урока осталось время, то можно более подробно остановиться на демонстрационной модели, разобрать все основные моменты с применением вновь изученного материала.

Уравнение свободных гармонических колебаний в контуре.

Вначале урока демонстрируются динамические модели колебательного контура и аналогии механических и электромагнитных колебаний, повторяются понятия электромагнитных колебаний, колебательного контура, соответствие механических и электромагнитных величин при колебательных процессах.

Новый материал необходимо начать с того, что если колебательный контур идеальный, то его полная энергия с течением времени остается постоянной

,

т.е. ее производная по времени постоянна, а значит и производные по времени от энергий магнитного и электрического полей тоже постоянны. Затем, после ряда математических преобразований приходят к выводу, что уравнение электромагнитных колебаний аналогично уравнению колебаний пружинного маятника.

Ссылаясь на динамическую модель, учащимся напоминают, что заряд в конденсаторе меняется периодически, после чего ставится задача – выяснить, как зависят от времени заряд, сила тока в цепи и напряжение на конденсаторе.

Данные зависимости находятся по традиционной методике. После того, как найдено уравнение колебаний заряда конденсатора, учащимся демонстрируется картинка, на которой изображены графики зависимости заряда конденсатора и смещения груза от времени, представляющие собой косинусоиды.

По ходу выяснения уравнения колебаний заряда конденсатора вводятся понятия периода колебаний, циклической и собственной частот колебаний. Затем выводится формула Томсона.

Далее получают уравнения колебаний силы тока в цепи и напряжения на конденсаторе, после чего демонстрируется картинка с графиками зависимости трех электрических величин от времени. Внимание учащихся обращается на сдвиг фаз между колебаниями силы тока и зарядами его отсутствием между колебаниями напряжения и заряда.
